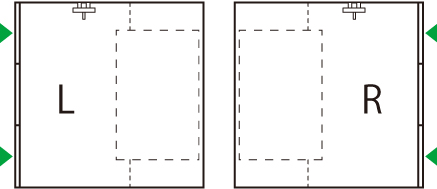

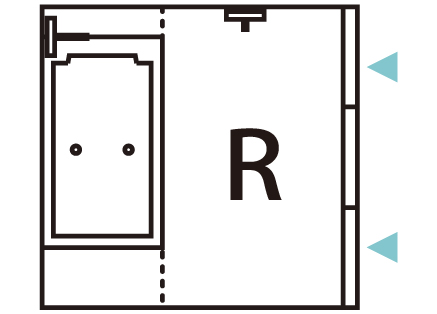

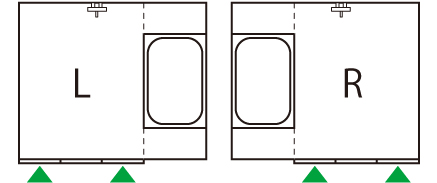

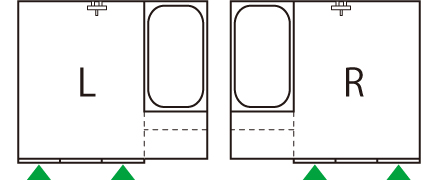

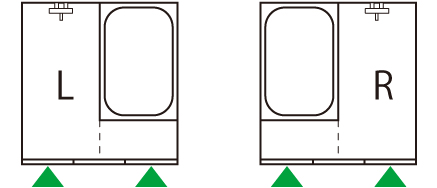

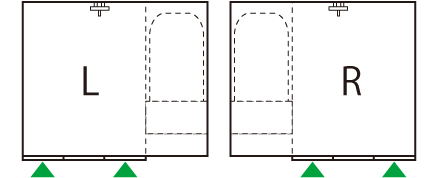

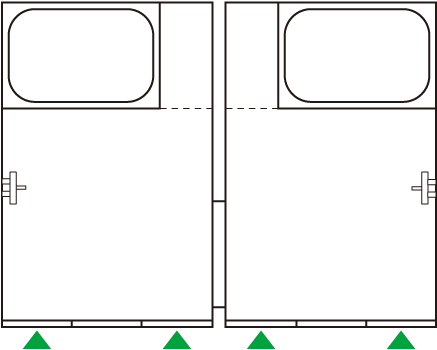

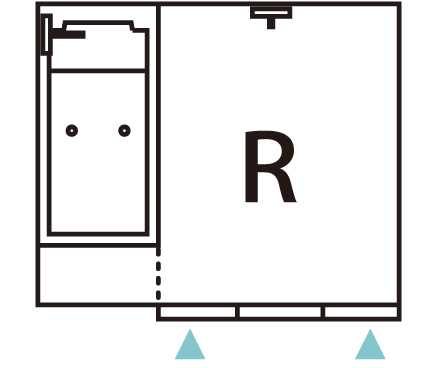

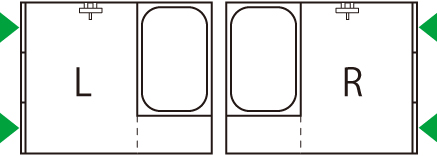

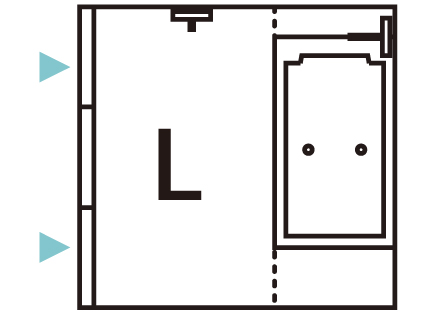

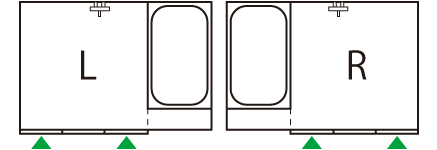

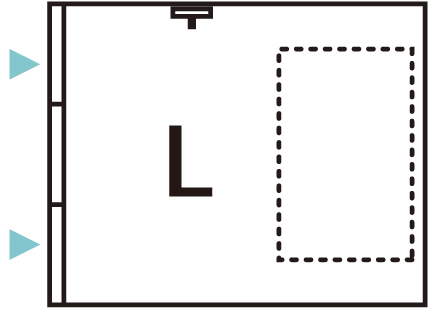

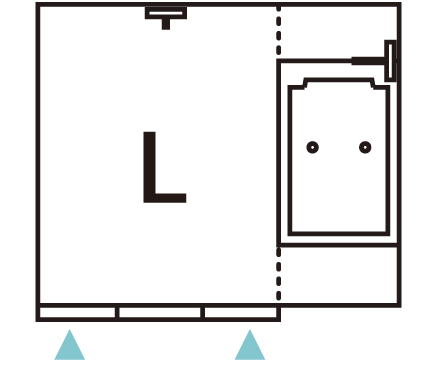

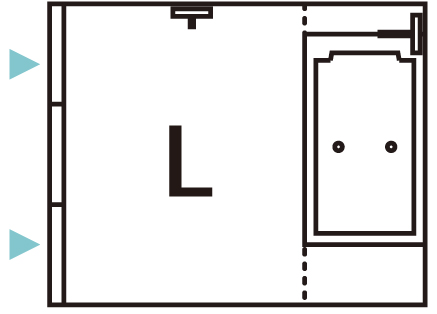

　ゆとりけあベーシック規格サイズシステムバス 図面集

品番 ユニット内寸 図面 PDF 図面 DXF 製品ページ

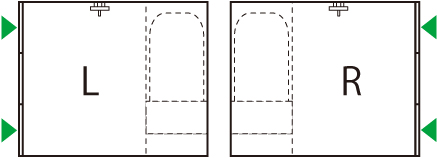

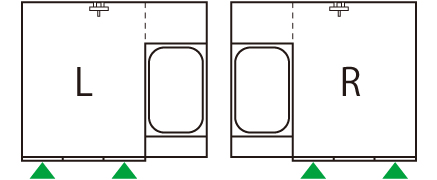

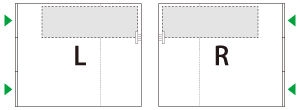

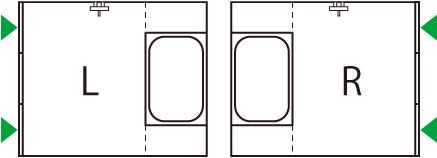

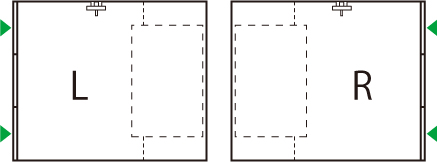

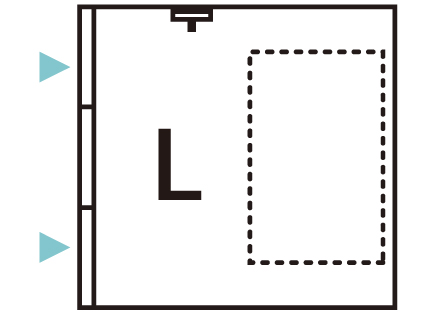

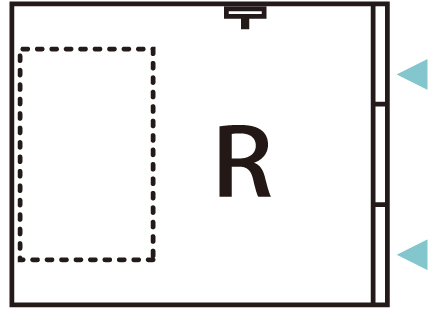

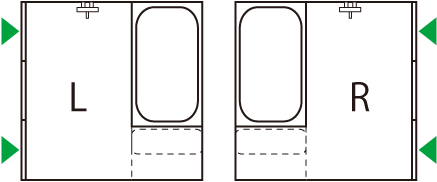

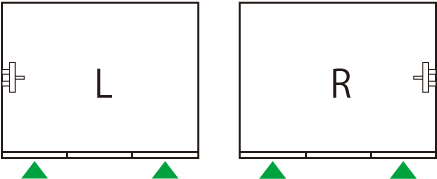

1 SYB-2028B01-L／R 2000mm×2800mm 　
2 SYB-2028B02-L／R 2000mm×2800mm 　
3 SYB-2024B01-L／R 2000mm×2400mm 　
4 SYB-2024A01-L／R 2000mm×2400mm 　
5 SYB-2024A02-L／R 2000mm×2400mm 　
6 SYB-2020A01-L／R 2000mm×2000mm 　
7 SYB-1624A01-L／R 1600mm×2400mm 　
8 SYB-1624A02-L／R 1600mm×2400mm 　
9 SYB-1620A01-L／R 1600mm×2000mm 　
10 SYB-1616A01-L／R 1600mm×1600mm 　
11 SYB-1616A02-L／R 1600mm×1600mm 　

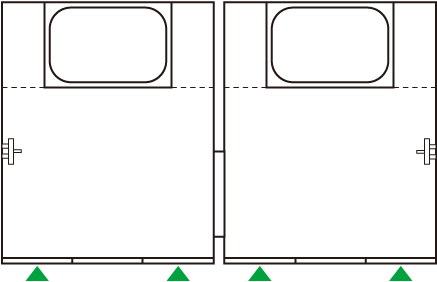

12 SYB-2440A01 2000mm×2400mm
連結		 　
13 SYB-2432A01 1600mm×2400mm
連結		 　
14 SYB-2040A01 2000mm×2000mm
連結		 　
15 SYB-2032A01 1600mm×2000mm
連結		 　
16 SYB-2024C01-L/R 2000mm×2400mm 　
17 SYB-2020C01-L/R 2000mm×2000mm 　
18 SYB-1624C01-L/R 1600mm×2400mm 　
19 SYB-1620C01-L/R 1600mm×2000mm 　
20 SYB-1420T01-L/R 1400mm×2000mm 　
21 SYB-1216T01-L/R 1200mm×1600mm 　
22 SYB-2024S01-L/R 2000mm×2400mm 　
23 SYB-2020S01-L/R 2000mm×2000mm 　
24 SYB-1624S01-L/R 1600mm×2400mm 　
25 SYB-1620S01-L/R 1600mm×2000mm 　
26 SYB-1216S01-L/R 1200mm×1600mm 　
27 SYB-2024D01-L/R 2000mm×2400mm 　
28 SYB-2024D02-L/R 2000mm×2400mm 　
29 SYB-2020D01-L/R 2000mm×2000mm 　
30 SYL-2024I01-L/R 2000mm×2400mm 　
31 SYL-2024I02-L/R 2000mm×2400mm 　
32 SYL-2020I01-L/R 2000mm×2000mm 　
33 SYB-1624E01-L/R 1600mm×2400mm 　
34 SYB-1624E02-L/R 1600mm×2400mm 　
35 SYB-1620E01-L/R 1600mm×2000mm 　
36 SYL-2024F01-L/R 2000mm×2410mm 　
37 SYL-2024F02-L/R 2000mm×2410mm 　
38 SYL-2020F01-L/R 2000mm×2010mm 　
39 SYL-2024IB01-L/R 2000mm×2410mm 　
40 SYL-2024IB02-L/R 2000mm×2410mm 　
41 SYL-2020IB01-L/R 2000mm×2010mm 　
42 SYL-2024G01-L/R 2000mm×2400mm 　
43 SYL-2020G01-L/R 2000mm×2000mm 　
44 SYL-2222H01-L/R 2200mm×2200mm 　
45 SYL-2024L01-L/R 2000mm×2400mm 　
46 SYL-2024L02-L/R 2000mm×2400mm 　
47 SYL-2020L01-L/R 2000mm×2000mm 　
48 SYL-2024T01-L/R 2000mm×2410mm 　
49 SYL-2024T02-L/R 2000mm×2410mm 　
50 SYL-2020T01-L/R 2000mm×2010mm 　

※ 設計価格は現場により異なってきますので、お問い合わせください。

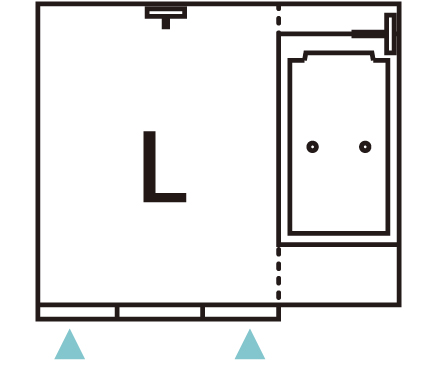

　ゆとりけあPROVE規格サイズシステムバス 図面集

品番 ユニット内寸 図面 PDF 図面 DXF 製品ページ
1
SYX-2020A01-L/R 2000mm×2000mm 　
2
SYX-2020A01(i)-L/R
いうらリフト有		 2000mm×2000mm 　
3
SYX-2024A01-L/R 2000mm×2400mm 　
4
SYX-2024A01(i)-L/R
いうらリフト有		 2000mm×2400mm 　
5
SYX-2024A02-L/R 2000mm×2400mm 　
6
SYX-2024A02(i)-L/R
いうらリフト有		 2000mm×2400mm 　
7
SYX-2020D01-L/R 2000mm×2000mm 　
8
SYX-2024D01-L/R 2000mm×2400mm 　
9
SYX-2024D02-L/R 2000mm×2400mm 　
10
SYX-2020E01-L/R 2000mm×2000mm 　
11
SYX-2024E01-L/R 2000mm×2400mm 　
12
SYX-2024E02-L/R 2000mm×2400mm 　
13
SYX-2020S01-L/R 2000mm×2000mm 　
14
SYX-2024S01-L/R 2000mm×2400mm 　
15
SYX-2024S02-L/R 2000mm×2400mm 　
16
SYX-2020C01(A)-L/R 2000mm×2000mm 　
17
SYX-2024C01(A)-L/R 2000mm×2400mm 　
18
SYX-2020C01(V)-L/R 2000mm×2000mm 　
19
SYX-2024C01(V)-L/R 2000mm×2400mm 　
20
SYX-2020C01(P)-L/R 2000mm×2000mm 　
21
SYX-2024C01(P)-L/R 2000mm×2400mm 　

※ 設計価格は現場により異なってきますので、お問い合わせください。

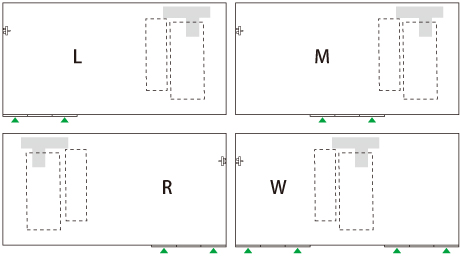

　ゆとりけあ3000X規格サイズシステムバス 図面集

品番 ユニット内寸 図面 PDF 図面 DXF 製品ページ

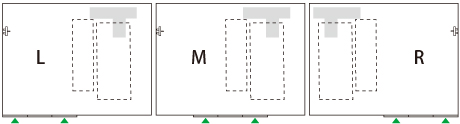

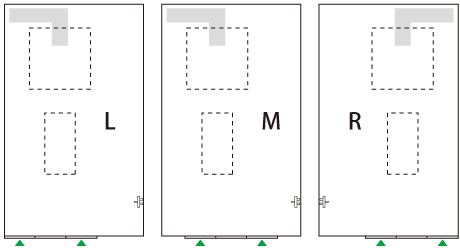

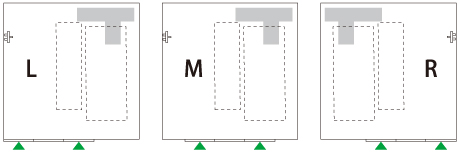

1 SYK-3030N-L/R/M 3000mm×3000mm 　
2 SYK-3040N-L/R/M 3000mm×4000mm 　
3 SYK-3050N-L/R/M 3000mm×5000mm 　
4 SYK-3060N-L/R/M/W 3000mm×6000mm 　
5 SYK-3040C-L/R/M 3000mm×4000mm 　
6 SYK-3050C-L/R/M 3000mm×5000mm 　

※ 設計価格は現場により異なってきますので、お問い合わせください。

　介護ゆとりっくす（プラン例） オーダーメイドシステムバス図面集

プレビュー 品名 図番 図面 外形図 DXF 製品ページ
1 浴槽向きが自由に選べ、快適な環境に（２方向介助）
2121サイズ		 SY2100-2100 　 　 　
2 浴槽向きが自由に選べ、快適な環境に（２方向介助）
1824サイズ		 SY1800-2400 　 　 　
4 身体状態にあわせて、1cm単位でまたぎ高さを設定
1616サイズ		 SY1600-1600 　 　 　
10 支柱式リフトに対応
1722サイズ		 SY1700-2200 　 　 　
12 ハンディキャップルーム向け浴室②
1722サイズ		 SY1700-2200 　 　 　
13 ハンディキャップルーム向け浴室①
1628サイズ		 SY1600-2800 　 　 　
14 洗い場4箇所・1200×1600サイズの浴槽設置
2832サイズ		 SY2800-3200 　 　 　
15 洗い場6箇所・1600×2000サイズの浴槽設置
2848サイズ		 SY2800-4800 　 　 　
18 複数同時入浴 SY2000-3200 　 　 　
20 洗い場2ヶ所シャワー室
1724サイズ		 SY1700-2400 　 　 　
28 自立支援浴室 SY1560-3180 　 　 　
29 天井走行リフト（レール埋込）対応
1624サイズ		 SY1600-2400 　 　 　
30 特別浴・個浴・脱衣スペース一体プラン
5254サイズ		 SY5200-5400 　 　 　
31 洗い場10箇所・1600×2000サイズの浴槽設置
3570サイズ		 SY3500-7000 　 　 　
32 ハンディキャップルーム向けシャワー室
1824サイズ		 SY1800-2400 　 　 　

　トイレ関連簡易水洗トイレ関連図面集

    品名 図面 PDF 図面 DXF 製品ページ
1 フルオート簡易水洗トイレ 　 　 　
3 どこでもトイレ 　 　 　
4 FZ500手洗付き 　 　 　
FZ500手洗なし 　 　
5 FZ400手洗付き 　 　 　
FZ400手洗なし 　 　
6 FZ300手洗付き 　 　 　
FZ300手洗なし 　 　
7 FZ50T(定量洗浄タイプ)手洗付き 　 　 　
FZ50T(定量洗浄タイプ)手洗なし 　 　
8 FA5T(定量洗浄タイプ)手洗付き 　 　 　
FA5T(定量洗浄タイプ)手洗なし 　 　
9 便座(普通便座・暖房便座・洗浄便座) 　 　
10 JT(定量洗浄タイプ) 　 　
11 JZ(和風簡易水洗便器) 　 　
12 J8(バランス式開閉弁タイプ・和式) 　 　
13 FA8-DG(バランス式開閉弁タイプ・電磁バルブ式・洋式) 　 　 　
FA8-CFG(バランス式開閉弁タイプ・フラッシュバルブ式・洋式) 　 　
F8(バランス式開閉弁タイプ・洋式) 　 　
14 GT(ストール小便器 簡易水洗・本水洗兼用) 　 　
15 GT-2(幼児用ストール小便器 簡易水洗・本水洗兼用) 　 　
16 FC7(幼児用簡易水洗便器) 　 　
17 HW(壁掛手洗器 中型・小型) 　 　
18 非水洗便器 　 　
19 トイレの部品関係 　 　
20 トイレ用圧送ポンプ（DAP-AC3-SET） 　 　
21 雑排水用圧送ポンプ（DAP-SP-BV） 　 　

　便槽便槽図面集

品名 分類 小分類 図面 PDF 製品ページ
1 塩ビ製便槽 縦型 NV-R 　 　
横型 VE-R 　 　
無臭（非水洗） NP-R 　 　
2 FRP製便槽 薄型 TS 　 　
TS-G 　
横型 TF-800・TF-1000 　 　
TF-1500・TF-2000 　
大型 TRG-2500 　 　
TRG-3000 　
3 便槽の部品 便槽の部品関係 　 -

　FRP浴槽浴槽（アクリル・FRP）

プレビュー 品名 図面 PDF 製品ページ
1 FP-1280 1200サイズ(ステップなし)浴槽 　 　
2 FP-1280W 1200サイズ(ステップなし)幅広フランジ浴槽 　 　
3 FP-1280Y 1200サイズ(ステップあり)浴槽 　 　
4 FP-1476 1400サイズ(ステップなし) 　 　
5 FP-1480 1400サイズ(ステップなし)浴槽 　 　
6 FP-1480W 1400サイズ(幅広フランジ)浴槽 　 　
7 FP-1482 1400サイズ(ステップあり)浴槽 　 　
8 FP-1612 1600サイズ(ステップあり)浴槽 　 　
9 FP-2016 2000サイズ(ステップあり)浴槽 　 　
10 FP-2016N 2000サイズ(ステップなし)浴槽 　
11 GFP-2816 2800サイズ(ステップなし)浴槽 　

　雨水槽雨水槽 図面集

タイプ 品番 寸法（有効容量） 図面 PDF 図面 DXF 製品ページ
1 地上設置型 RTN-3B 900×400×890mm（300ℓ） 　
2 RTN-8B 1190×580×1770mm（820ℓ） 　
3 RTN-3H 900×400×890mm（300ℓ） 　
4 RTN-8H 1190×580×1770mm（820ℓ） 　
5 RTN-3W 900×400×890mm（300ℓ） 　
6 RTN-8W 1190×580×1770mm（820ℓ） 　
7 RTN-3A 900×400×890mm（300ℓ） 　
8 RTN-8A 1190×580×1770mm（820ℓ） 　
9 RTWEL 1200×480×1220mm（500ℓ） 　
10 地下埋設型 RTN-20B 1780×1280×2405mm（2400ℓ） 　
11 RTN-40B 1780×1540×2840mm（4000ℓ） 　
12 RTN-60B 1780×1540×3960mm（5600ℓ） 　
13 RTN-20A 1780×1280×2405mm（2400ℓ） 　
14 RTN-40A 1780×1540×2840mm（4000ℓ） 　
15 RTN-60A 1780×1540×3960mm（5600ℓ） 　
16 RTN-20F 1780×1280×2405mm（2400ℓ） 　
17 RTN-40F 1780×1540×2840mm（4000ℓ） 　
18 RTN-60F 1780×1540×3960mm（5600ℓ） 　
